SECHAGE SOLAIRE DES BOUES DE STATION D'EPURATION

MACHINE SOLAR-PHOSPHORE-PROCESS (SPP)



Protection de l’environnement par la modernisation et la valorisation des station d’épuration
Séchage et déshydratation des biomasses organiques par architecture solaire passive



NOUVEAU PROCÉDÉ BREVETÉ

Avantages de notre procédé :


- Surface de séchage divisé par 10
- Réduction du volume de stockage des boues et gains de transport de l’ordre de 80 %
- Temps de séchage ramené à 2 jours contre 3 à 6 mois pour un séchoir traditionnel
- Réduction drastique des nuisances olfactives grâce au séchage rapide et au traitement d’odeurs par zéolithe
- Transformation des boues séchées en combustible thermique ou électrique (50 kg de boues séchées = 20 litres de  fuel)





La machine Solar Phosphore Process donne une nouvelle impulsion par sa technologie.
L’utilisation de la machine SPP permet à la commune d’avoir une station d’épuration PROPRE et
PRODUCTRICE D’ÉNERGIE renouvelable tout en s’approchant du DÉCHET ZÉRO.



Ses points fort sont indéniables :

- Contribue à une drastique réduction des gaz à effet de serre contre le réchauffement climatique.
- Une diminution très importante des polluants olfactifs H2S CH4 NH3 N2O.
- En été, un séchage optimum en 24 à 48 heures ( contre 3 à 4 mois).
- Une réduction de la biomasse de 80% (siccité ramenée de 25% a 80%).
- Une réduction du stockage de la biomasse.
- L’utilisation des lois de la nature : énergie solaire des mois d’avril à octobre et chaudière à biomasse en hiver.
- Une possible utilisation en Agroalimentaire.
- Un fonctionnement hybride (solaire et chauffage).
- Une installation qui s’adapte aux besoins de la station (de 1 à 10 tonnes/jour).
- L’engagement d’obligation de résultats AIR TECHNIQUE FRANCO SUISSE.


Grâce à ses murs équipés de capteurs solaires efficaces de mars à octobre avec une puissance de rayonnement allant de 300 à 1100 watts/m² suivant l’ensoleillement, la machine permet :

- Un coût d’exploitation très faible été hiver.
- Un gain environnemental inestimable.
- Un gain et un rendement financier important pour la collectivité (location avec option d’achat).

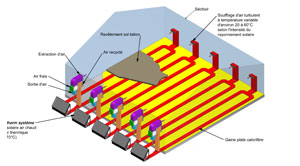

LA TECHNOLOGIE SOLAR-PHOSPHORE-PROCESS :


1 - Alimentation et déchargement automatique par système de vis d’Archimède
2 - Un ensemble de panneaux photovoltaïque d’une puissance de 10Kw
3 - Technologie Solar-airtherm ™ (ATFS) pour déshumidification de l’air introduit
4 - Chauffage d’appoint par chaudière à bois déchiqueté ou gaz, (alimentation automatique sur demande).
5 - Destruction partielle des micro polluants par procédé Cleantec ATFS ozone-UV- Zeolithe (Sicade)
6 - Un ensemble de traitement d’air et particules pathogènes par filtrage des molécules sur demande
7 - Une mécanique de déshydratation par malaxeur à action aérodynamique
8 - Un ensemble de big-bags de 1 à 2 tonnes, contrôle de la traçabilité et siccité
9 - Certificat de contrôle par un organisme de contrôle agréé.



Possibilité de voir la machine SPP en fonctionnement dans nos ateliers.

TÉLÉCHARGEZ LE DOSSIER DE PRESENTATION DE LA MACHINE SPP

VOIR LA VIDEO DU SÉCHOIR


GAIN ET RENDEMENT FINANCIER IMPORTANT POUR LA COLLECTIVITÉ :



Le système hybride de la machine Solar-Phosphore-Process permet des performances constante tout au long de l’année :

L'été :

78 m² de panneaux solaire thermique :
à 300w pour un rendement de plus de 23 Kw.
à 1Kw pour un rendement de plus de 78 Kw.

8m² de panneaux photovoltaïque :
à 300w pour un rendement de plus de 2 Kw.
à 1Kw pour un rendement de plus de 8 Kw.


L'hiver :

Une chaudière biomasse de capacité de 100kw utilisant des déchets pour répondre au besoins de séchage des boues.

Une surface de production variable qui s’adapte au besoins de la station :

Surface de production :
Cabine de 25m2 - Traitement de 1,5 à 2 tonnes
Cabine de 36m2 - Traitement de 2,7 à 3 tonnes
Cabine de 100m2 - Traitement de 5 à 9 tonnes

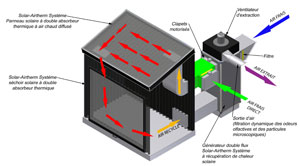

TRAITEMENT DE L’AIR SORTANT DE LA CABINE DU SÉCHOIR :





VOIR LA VIDEO DE FONCTIONNEMENT DU TRAITEMENT DE L’AIR



Documents graphiques et plans réalisés par Sarah TANGUY - Architecte DE.




Vidéo Séchage des boues de station d'épuration



SOLARE KLÄRSCHLAMMTROCKNUNG - LUFT KOLLEKTOREN ANLAGE

WIRTSCHAFTLICHE KOMMUNALER KLIMASCHUTZ IM ELSASS GEBAUT
